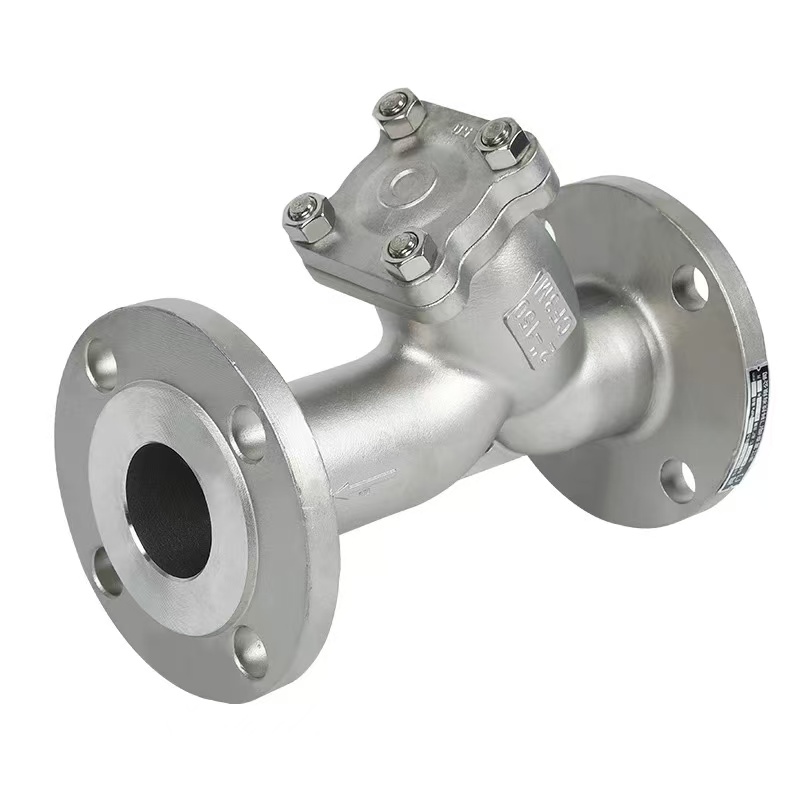

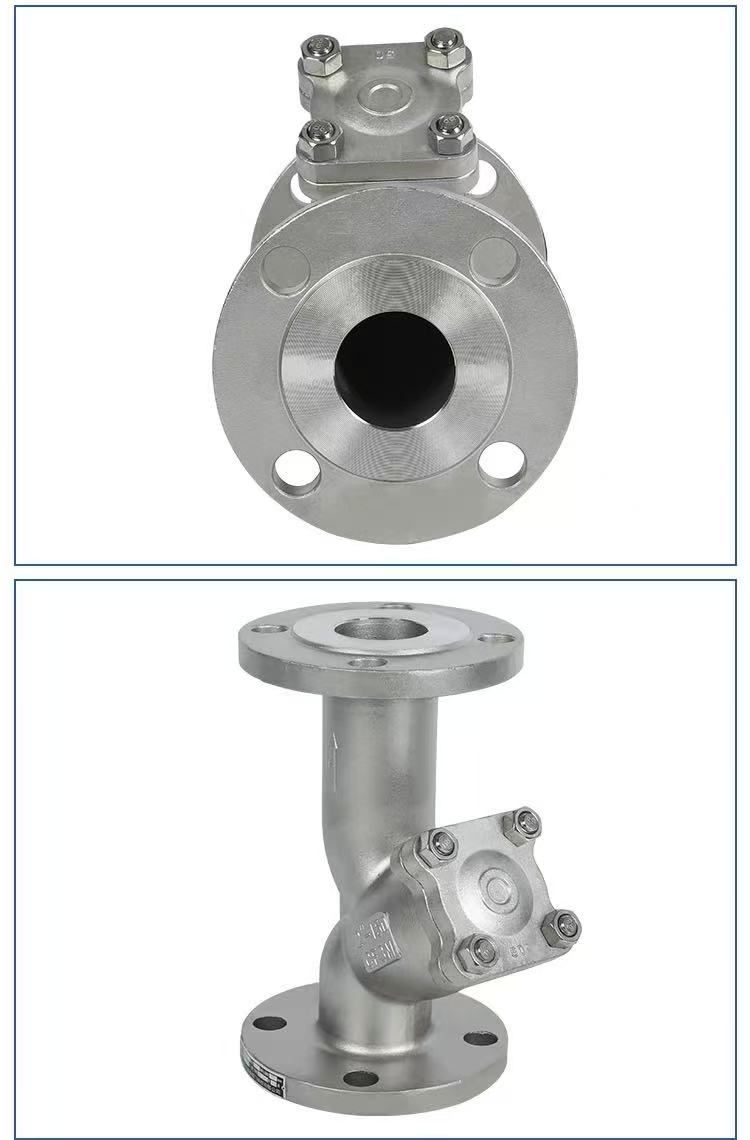

Amerikai szabványos karimás Y típusú szűrő

Működési elv

A Shenchi gyár integrált American Standard Flange Y-típusú szűrője a szűrőszűrő elfogásának elvén működik. A közeg belép a házba a bemeneti felőli oldalon, és átfolyik az Y alakú szerkezeten belül a szűrőszűrőn. A szilárd szennyeződések elzáródnak a szűrőszűrő belsejében, míg a tiszta közeg áthalad a kimeneti oldalon, és távozik onnan. A szűrőernyő teljes területe a cső keresztmetszeti területének 3-4-szerese, ami alacsony ellenállást és gyors áramlást eredményez. A leeresztéshez csavarja ki az alsó dugót vagy távolítsa el a karima fedelét, vegye ki a szűrőszűrőt, tisztítsa meg, majd helyezze vissza. A fő test WCB, SUS304 (CF8) vagy SUS316L (CF3M) anyagokból készül, integrált öntési eljárással, amely varratmentes házat és megbízható nyomásállóságot eredményez. A Shenchi termékek alkalmasak a kőolaj-, vegyipar- és vízkezelő iparban használt csővezetékek szennyeződéseinek szűrésére.

Termékparaméterek

Terméknév: Amerikai szabványos karimás Y-típusú szűrő	Műszaki adatok: (1/8"-4") DN6-DN100Műszaki adatok: (1/8"-4") DN6-DN100
Névleges nyomás: PN16	Test anyaga: WCB, SUS304 (CF8), SUS316L (CF3M)
Szabványok: ANSI, BS, DIN, ISO, JIS	Alkalmazható hőmérséklet: -20 ℃ ~ +150 ℃ (normál), +350 ℃ (magas hőmérsékletű típus), -196 ℃ (alacsony hőmérsékletű típus)
Belső fém anyag: WCB, SUS304 (CF8), SUS316L (CF3M)	Közepes hőmérséklet: Magas hőmérséklet, alacsony hőmérséklet, közepes hőmérséklet, normál hőmérséklet
Működési mód: Kézi	Tömítések: EPDM, PPL
csatlakozási mód: Karimás csatlakozás	Alkalmazások: víz, levegő, gáz, olaj, folyadékok stb.
Származási hely: Kína	Minta: minták állnak rendelkezésre

Főbb pontok a telepítéshez

Irányellenőrzés, karima beállítás és meghúzás, valamint csővezeték alátámasztás és védelem.

A Shenchi American Standard Flange Y típusú szűrők telepítésekor figyeljen három kulcsfontosságú pontra: Először ellenőrizze az áramlási irányt. A szeleptesten lévő nyílnak a közeg áramlási irányához kell igazodnia, és a szűrőszitát lefelé kell felszerelni, hogy megkönnyítse a szennyeződések leülepedését. Másodszor, gondoskodjon a karima igazításáról és meghúzásáról. A karima felületeinek párhuzamosnak és koncentrikusnak kell lenniük, a tömítésnek középre kell helyezkednie, és a csavarokat szakaszosan átlósan meg kell húzni a héj deformációjának elkerülése érdekében. Harmadszor, gondoskodjon a csővezeték támogatásáról és az előszűrő védelméről. A szűrő nem viselheti el a csővezeték súlyát; beépítés előtt a csővezetéket ki kell öblíteni a nagy részecskék eltávolítása érdekében. A Shenchi részletes telepítési utasításokat ad, támogatja az ODM/OEM testreszabását, és a szűrő hálómérete szükség szerint állítható a szűrő hosszú távú stabil működése érdekében.

Hatékonyan szűrt anyagok

A Shenchi ASME szabványos karimás Y-típusú szűrői elsősorban a csővezeték közegében lévő szilárd lebegő anyagokat szűrik. Ide tartoznak: hegesztési salak, vasreszelék és csővezeték-hegesztésből származó rozsdamaradék; az építkezésből visszamaradt homok, talaj, kenderrostok és tömítőanyag-maradványok; a közeg által szállított részecskék, kristályok és üledékek; a csővezeték elöregedő és hámló belső falából származó rozsdakő és vízkőtöredékek; valamint fémforgács és egyéb szennyeződések a kenőolajban. A szűrési pontosság 50-300 mesh között választható, a hordozó kívánt tisztaságától függően. A Kínában gyártott ASME szabványos karimás Y-típusú szűrők WCB, SUS304 és SUS316L anyagokból készülnek, amelyek korrózióállóságot és különféle közegekhez való alkalmazkodást biztosítanak.

Szűrésre nem alkalmas anyagok

A Shenchi ASME B karimás Y típusú szűrők nem alkalmasak a következő anyagok szűrésére: a közegben oldott vegyszerek (például sóoldatban lévő sók, oldatokban savak és lúgok); olaj-víz emulziók; viszkózus paszták vagy kolloidok; szálas lágy szennyeződések (amelyek áthatolhatnak a szűrőszűrőn vagy körbetekerhetik); és gáznemű szennyeződések gáznemű közegben. Ezekhez a hordozókhoz más típusú szűrőket kell választani. ASME B karimás Y-típusú szűrők eladásakor a Shenchi megerősíti a média jellemzőit az ügyféllel, hogy elkerülje a helytelen kiválasztást. Az ASME B karimás Y típusú szűrők árlistával részletes kiválasztási útmutatót tartalmaznak.
