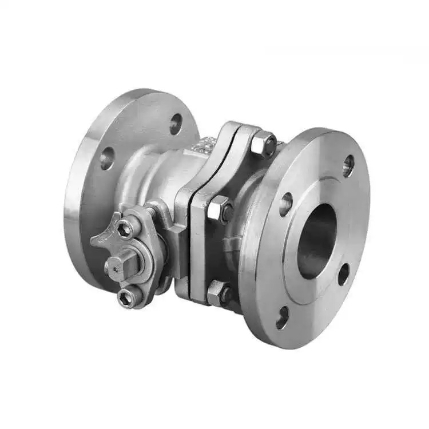

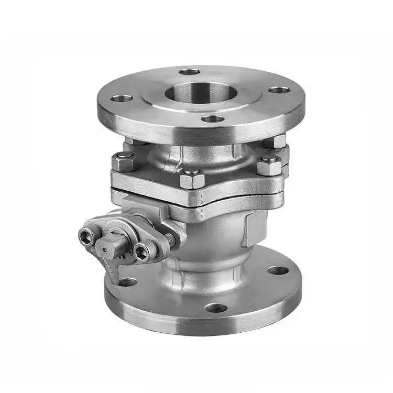

Amerikai szabványos karimás golyóscsap

Működési elv

A közeg áramlását a golyó 90°-os elforgatásával szabályozzuk.

A golyó közepén a csővel azonos átmérőjű átmenő furat található. Amikor a fogantyú vagy az aktuátor 90°-kal elforgatja a labdát, amíg az átmenő furat egy vonalba nem kerül a cső tengelyével, a közeg akadály nélkül szabadon áramlik, a szelep teljesen nyitva van, és az áramlási ellenállás majdnem nulla. Amikor a golyó további 90°-kal elfordul, amíg az átmenő lyuk merőleges nem lesz a csőre, a tömör gömbfelület teljesen elzárja a járatot, a szelep bezárul, és megbízható elzárás érhető el.

Az amerikai szabványos karimás golyósszelep kétirányú tömítést alkalmaz, amely lehetővé teszi a közeg bejutását bármely irányból, áramlási irány korlátozása nélkül. A lágy tömítések (PTFE/PPL) nulla szivárgást biztosítanak, míg a kemény tömítések alkalmasak magas hőmérsékletre és nagy nyomásra. A szelepszár kifújásgátló szerkezettel rendelkezik, amely biztosítja a biztonságot és a megbízhatóságot nagy nyomás alatt. A Shenchi ASME szabványos karimás golyóscsapokat szigorúan az API 608 szabványok szerint gyártják, gyors működést és szoros tömítést kínálva, így ideális elzárószelepek az ASME szabványú csővezetékekhez az olaj-, vegy- és földgáziparban.

Termékparaméterek

Terméknév: Amerikai szabványos karimás golyóscsap	specifikációk: (1/8"-4") DN6-DN100
Névleges nyomás: PN16	Test anyaga: WCB, SUS304 (CF8), SUS316L (CF3M) Test anyaga: WCB, SUS304 (CF8), SUS316L (CF3M)
Szabványok: ANSI, BS, DIN, ISO, JIS	Alkalmazható hőmérséklet: -20 ℃ ~ +150 ℃ (normál), +350 ℃ (magas hőmérséklet), -196 ℃ (alacsony hőmérséklet)
Belső fém anyag: WCB, SUS304 (CF8), SUS316L (CF3M)	Közepes hőmérséklet: Magas hőmérséklet, alacsony hőmérséklet, közepes hőmérséklet, normál hőmérséklet
Működési mód: Manua	Tömítések: EPDM, PPL
Csatlakoztatási mód: Karimás csatlakozás	Alkalmazások: víz, levegő, gáz, olaj, folyadékok stb.
Származási hely: KínaSzármazási hely: KínaSzármazási hely: KínaSzármazási hely: Kína	Minta: minták állnak rendelkezésre

Az alapvető szerkezeti és tervezési jellemzők

A Shenchi kiváló minőségű amerikai szabványos karimás golyósszelepei a szeleptestből, a golyóból, a szárból és az üléstömítésekből álló magszerkezettel rendelkeznek. A labda lehet lebegő golyós kialakítás (DN50 és ez alatti), vagy fix golyós kialakítás (DN50 és magasabb). A golyó átmenő furata megegyezik a cső belső átmérőjével, ami közel nulla áramlási ellenállást eredményez teljesen nyitott állapotban. A szár kifújásgátló szerkezete megakadályozza, hogy a szár nagy nyomás alatt kirepüljön. Az antisztatikus eszköz biztosítja a vezetőképességet a labda és a szár között, megakadályozva a statikus elektromosság felhalmozódását. A rendelkezésre álló árajánlatokkal rendelkező ASME karimás golyóscsapokhoz a Shenchi részletes műszaki paramétertáblázatokat biztosít, hogy megkönnyítse a pontos modellválasztást és a költségvetés kiszámítását az ügyfelek számára.
