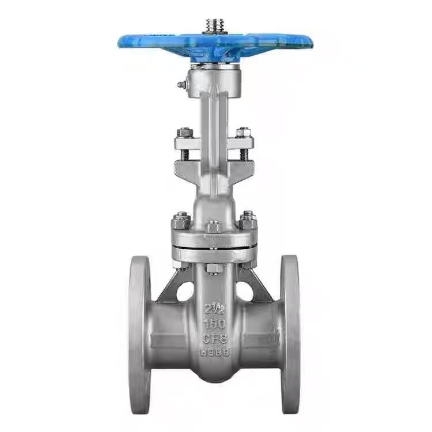

Amerikai szabványos felfutó szárú karimás tolózár

Az ASME felfutó szárú karimás tolózár működési elve

Amikor a kezelő elforgatja a kézikereket, a kézikerék forgatja a szelepszárat. A szelepszár felső végén lévő trapézmenet összekapcsolódik a szelepszár anyával, így a forgó mozgást axiális lineáris mozgássá alakítja. Mivel a szelepszár és a kapu össze vannak kötve, a szelepszár együtt hajtja a kaput, hogy emelkedjen vagy süllyedjen.

A szelep kinyitásához forgassa el a kézikereket az óramutató járásával ellentétes irányba. A szelepszár lineáris mozgással hajtja a kaput felfelé, aminek következtében a kapu leválik a szelepülékről. Ha a kaput a szelep névleges átmérőjének kétszeresének megfelelő magasságba emelik, a folyadék áthaladása teljesen akadálytalan, és a szelep teljesen nyitott helyzetben van. Működés közben a kézikereket jellemzően olyan helyzetbe forgatják, ahol már nem lehet tovább forgatni, majd fél fordulattal egy fordulattal visszafordítják a teljesen nyitott helyzetet, így megakadályozzák a szelepszár hőmérséklet-változások miatti reteszelését.

A szelep zárásához forgassa el a kézikereket az óramutató járásával megegyező irányba. A szelepszár lineáris mozgással hajtja a kaput lefelé, aminek hatására a kapu a szelepülékhez nyomódik. A kézikerék által kifejtett nyomaték kényszer tömítőerőt hoz létre, és a csővezetékben lévő közeg nyomása a másik szelepülékhez is nyomja a kaput, önzáró hatást hozva létre. Ez a kettős működés zárt állapotban nulla szivárgást biztosít.

Az emelkedő szárú tolózár alapvető jellemzője, hogy a szelepszár szinkronban emelkedik és süllyed a kapuval. A kezelők vizuálisan meghatározhatják a szelep nyitott/zárt állapotát, ha megfigyelik a szelepszár hosszát, amely túlnyúlik a szelepfedélen – minél hosszabb a szár, annál szélesebbre van nyitva a szelep; amikor a szár teljesen vissza van húzva, a szelep zárva van.

Különösen fontos megjegyezni, hogy az ASME (amerikai szabvány) felfutó szárú karimás tolózárak csak teljesen nyitott vagy teljesen zárt helyzetben használhatók, és nem használhatók vezérlőszelepként. Ha hosszabb ideig részlegesen nyitott helyzetben hagyjuk, a nagy sebességgel áramló közeg erodálja a tömítőfelületeket, kopást okozva a kapun és az ülésen, ami végső soron a szelep szivárgásához vezet. Ezenkívül a közeg a tolózár mindkét oldaláról bármelyik irányba beáramlik, így nincs szükség az áramlási irány figyelembevételére a telepítés során, és megkönnyíti a helyszín elrendezését.

Termékparaméterek

Magas hőmérséklet és nagy nyomásállóság

A Shenchi ASME szabványos felfutó karimás tolózáras szelepek két alapvető teljesítményelőnnyel büszkélkedhetnek: a magas hőmérséklet- és a nagynyomásállóság. A WCB anyag akár 425 ℃ hőmérsékletet is képes ellenállni, míg a rozsdamentes acél szélesebb hőmérsékleti tartományra alkalmas. Class 150 nyomásérték, az üzemi nyomás eléri az 1,9 MPa-t szobahőmérsékleten, ami meghaladja a PN16 szabványt. A tömítések magas hőmérsékletnek ellenálló PPL vagy vízálló EPDM típusban kaphatók. A Kínában gyártott Shenchi átfogó minőségellenőrzést hajt végre a nyersanyagoktól a késztermékekig, biztosítva a hosszú távú stabil működést magas hőmérsékleten és nagy nyomáson.

Megbízható nagynyomású teljesítmény, meghaladja a Class 150 szabványt

A Shenchi ASME B16.10 szabványos felfutó szárú karimás tolózár megbízható nagy nyomásállósággal büszkélkedhet. A karimás csatlakozás megfelel az ASME B16.10 szabványnak, egyenletesen meghúzott csavarokkal és egyenletes nyomáselosztással a tömítéseken. A Class 150 besorolás 1,9 MPa üzemi nyomást kínál szobahőmérsékleten, bőséges mért nyomáskülönbséggel. A szeleptest falvastagságát az ASME szabványoknak megfelelően tervezték, meghaladva a nemzeti szabványokat a fokozott biztonság érdekében. A Shenchi kedvezményes áron kínál ASME szabványos felfutó karimás tolózárakat; a tömeges vásárlások kedvezményre jogosultak, és hosszú távú stabil működést biztosítanak nagy nyomású körülmények között.

Közvetlen gyári beszerzés és OEM testreszabási támogatás

A Shenchi, mint az ASME (amerikai szabvány) emelkedő szárú karimás tolózárak szállítója, mintakészítési szolgáltatásokat kínál. Kedvezményes ASME felfutó karimás tolózárakat kínálunk átlátszó gyári áron, kiküszöbölve a közvetítői felárakat. Támogatjuk az ODM és az OEM testreszabását; az anyagok, az átmérők, a karimák szabványai és a működési módszerek mind az Ön igényeihez igazíthatók. ASME felfutó szárú karimás tolózáraink könnyen karbantarthatók, egyszerű szerkezettel és alacsony karbantartási költséggel rendelkeznek. A Kínában gyártott Shenchi ASME felfutó szárú karimás tolózárak megbízható minőségben és stabil szállítási idővel rendelkeznek. A globális vásárlók szívesen fordulnak a Shenchihez a részletes műszaki paraméterek és a legújabb kedvezményes árajánlatok miatt.
