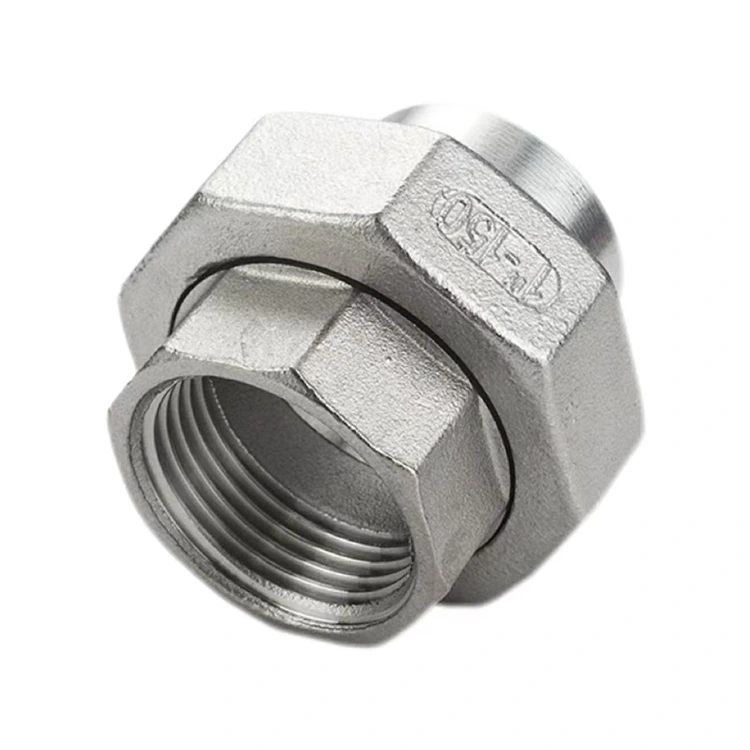

Női szál x Butt-Weld Union

Mint a csőszerelvények professzionális gyártója Kínában, a Shenchi bemutatja a Female Thread x Butt-Weld Union-ot – egy kompozit csővezeték-csatlakozót, amely egyetlen egységen belül zökkenőmentesen integrálja az anyamenetes végét a tompahegesztési véggel.

Nagy teljesítményű idomként a Female Thread x Butt-Weld Union fő funkciója a menetes csatlakozórendszerek és a hegesztett csővezetékrendszerek közötti zökkenőmentes interfész megkönnyítése. Az anyamenetes vég precíziós megmunkálása fejlett CNC technológiával, pontos menetprofilokat és megbízható tömítést biztosítva; lehetővé teszi a közvetlen csatlakoztatást külső menetes eszközökhöz, például szelepekhez, csapokhoz és műszerekhez.

A tompahegesztési végén egy előre megmunkált ferde (letörés) található, amelyet úgy terveztek, hogy AWI (argonív) hegesztéssel közvetlenül a csővezetékhez olvadjon, állandó, szivárgásmentes tömítést hozva létre. Kiváló minőségű rozsdamentes acélból vagy sárgarézből készült, ez a kötés több mint 1,6 MPa üzemi nyomásra van méretezve, és -20°C és 120°C közötti hőmérséklet-tartományban működik. Széles körben használják új építési projektekben hegesztett fővezetékek menetes leágazó vezetékekkel történő összekapcsolására, valamint felújítási projektekben a hegesztett rendszerek és a menetes berendezések összekapcsolására. Nagy teljesítményű képességeivel egyszerű, de megbízható megoldást kínál összetett csővezeték-csatlakozási kihívásokra.

Termékleírások

Az alapvető szerkezeti és tervezési jellemzők

1. Integrált kompozit szerkezet

A Shenchi Female Thread x Butt-Weld Union innovatív integrált kompozit szerkezeti kialakítással rendelkezik, amely pontosan egyesíti az anyamenetes végét és a tompahegesztési végét egyetlen testen belül. Ez kiküszöböli a több adapterszerelvény használatának bonyolultságát, és jelentősen csökkenti a lehetséges szivárgási pontokat. A terméket egylépéses kovácsolási eljárással alakítják ki, ami sűrű anyagszerkezetet és nagy mechanikai szilárdságot eredményez.

2. Precíziós belső menet

A belső menetes vége nagy pontosságú CNC berendezéssel van megmunkálva; a menetprofil szabványos, a csatlakozás szoros, teljes mértékben megfelel a Female Thread x Butt-Weld Union nemzetközi szabványainak. A menetspecifikációk lefedik a BSPP, BSPT, NPT és metrikus szabványokat, biztosítva a tökéletes kompatibilitást az apamenetes csőszerelvények és berendezések széles választékával, mind a hazai, mind a nemzetközi szinten.

3. Optimalizált tompahegesztésű végkialakítás

A tompahegesztési vég előre megmunkált szabványos ferde (letöréssel) rendelkezik, így nincs szükség másodlagos helyszíni előkészítésre a telepítés során. A csővezetékhez AWI hegesztéssel csatlakoztatva a hegesztési kötés az alapanyagéval egyenértékű szilárdságot ér el, így állandó, integrált csővezetékrendszer jön létre. A csőfal vastagságát optimalizálták, hogy biztosítsák a hegesztési integritást és a könnyű kezelhetőséget.

4. Köztes szakszervezeti struktúra

A termék precíziós menetes csatlakozással és kiváló minőségű tömítőtömítéssel rendelkezik egy levehető közbenső csatlakozószerkezettel. Ez a kialakítás rugalmasságot biztosít a telepítés során, miközben megkönnyíti a jövőbeni karbantartást. Ellenőrzés vagy javítás céljából a csővezeték egyszerűen leválasztható a közbenső csatlakozás meglazításával, így elkerülhető a csőkötések vágásának vagy újbóli hegesztésének szükségessége. II. Kulcs komponens konfigurációja

A Shenchi Female Thread x Butt-Weld Union a következő kulcselemekből áll:

Test: Kiváló minőségű 304-es rozsdamentes acélból vagy sárgarézből készült, precíziósan kovácsolt egy darabban.

Összekötő anya: nagy szilárdságú anyagból, korróziógátló felületkezeléssel; úgy tervezték, hogy megakadályozza a szál csupaszítását még ismételt össze- és szétszerelés után is.

Tömítő tömítés: speciális gumiból áll, amely ellenáll a magas hőmérsékletnek és az öregedésnek; süllyesztett horonyba ágyazva az automatikus tömítés érdekében.

Alsó menetes vég: Precíziós megmunkálás CNC technológiával, különféle menetszabványok választhatók.

Telepítési útmutató

1. Hegesztett vég beszerelése

Tisztítsa meg a hegesztett végét és a cső ferdét. Tartson fenn 0,5 mm-nél kisebb koncentrikus eltérést. Végezzen átmenő hegesztést TIG-vel (GTAW), hogy biztosítsa a teljes behatolást a varrat gyökerénél; a kupak áthaladása után ellenőrizze a hegesztést, hogy nincs-e benne porozitás vagy salakzárvány.

2. Alsó menetes végű telepítés

Győződjön meg arról, hogy a külső menetes csőszerelvény felülete tiszta. Kézzel csavarja be a csatlakozódugót a csatlakozó anyamenetes végébe. Csavarkulccsal húzza meg a megadott szabványos nyomatékkal; a belső tömítő tömítés automatikusan összenyomódik, hogy szivárgásmentes tömítést hozzon létre.

3. Óvintézkedések

A szerelés során ügyeljen arra, hogy a hegesztés során keletkező hő ne jusson át a tömítő tömítés területére. Várja meg, amíg a hegesztett kötés teljesen lehűl, mielőtt bármilyen össze- vagy szétszerelési műveletet végezne a hollandi anyán.

Karbantartási irányelvek

Rendszeres ellenőrzés: Hat havonta ellenőrizze a csatlakozást, hogy nincs-e rajta szivárgás vagy laza menet.

Tömítés csere: Ha a tömítő tömítésen az elöregedés vagy kopás jelei mutatkoznak, egyszerűen lazítsa meg a hollandi anyát, hogy könnyen cserélje ki.

Menetkarbantartás: Hosszabb üzemelés után vigyen fel kis mennyiségű rozsdagátló kenőanyagot a menetekre.

Hegesztett vég ellenőrzése: Ellenőrizze a hegesztési varrat korrózióját vagy repedéseit; ha problémákat észlel, haladéktalanul végezzen javítási hegesztést.

A rendszer karbantartása: Ha a berendezést karbantartáshoz szét kell szerelni, egyszerűen lazítsa meg a központi hollandi anyát – nincs szükség a csővezeték elvágására.

Miért válassza a Shenchit?

1. Szigorú minőség-ellenőrzés

Átfogó minőségellenőrzést hajtanak végre a teljes folyamat során, a nyersanyagbeszerzéstől a végső ellenőrzésig. Minden késztermék 100%-os méretellenőrzésen és szivárgásvizsgálaton esik át, mielőtt elhagyná a gyárat.

2. OEM/ODM testreszabási szolgáltatások

Testreszabott szolgáltatásokat kínálunk a befűzéshez, csomagoláshoz és termékjelöléshez. Gyors reagálási képességet biztosítunk a nem szabványos specifikációkra és speciális anyagszükségletekre.

3. Erősen versenyképes gyári árak

Gyári beszállítóként kedvezményes árakat és többszintű, mennyiség alapú ösztönzőket kínálunk.

4. Hosszú távú, mindenki számára előnyös partnerségek

Aktívan törekszünk hosszú távú együttműködési kapcsolatok kialakítására nagykereskedőkkel, mérnökirodákkal és csővezeték-vállalkozókkal. V. Kapcsolódó termékajánlatok

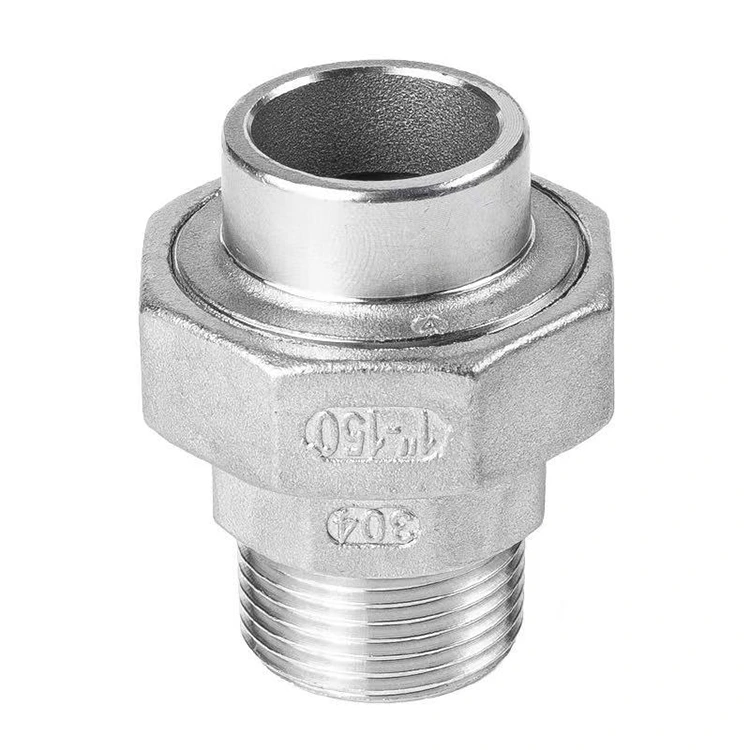

Cégünk egy kiegészítő terméket is gyárt ugyanebben a sorozatban: az egyik végén külső menettel, a másikon tompahegesztéssel ellátott csatlakozót. Az egyik vége külső menettel csatlakozik a belső menetes szerelvényekhez, míg a másik vége tompahegesztéssel rendelkezik. Ez a két termék tökéletesen kiegészíti egymást, átfogóan kielégítve mind a menetes, mind a hegesztett csőrendszerek csatlakozási követelményeit. Szeretettel hívjuk új és meglévő vásárlóinkat érdeklődésre és rendelés leadására.

Következtetés

A Zhejiang Shenchi Female Thread x Butt-Weld Union – büszkén Made in China – választása azt jelenti, hogy innovatív dizájnt, megbízható teljesítményt és kényelmes karbantartást kell választani. Bízunk benne, hogy világszerte együttműködhetünk nagykereskedőkkel, hogy együtt építhessünk egy szebb jövőt.
