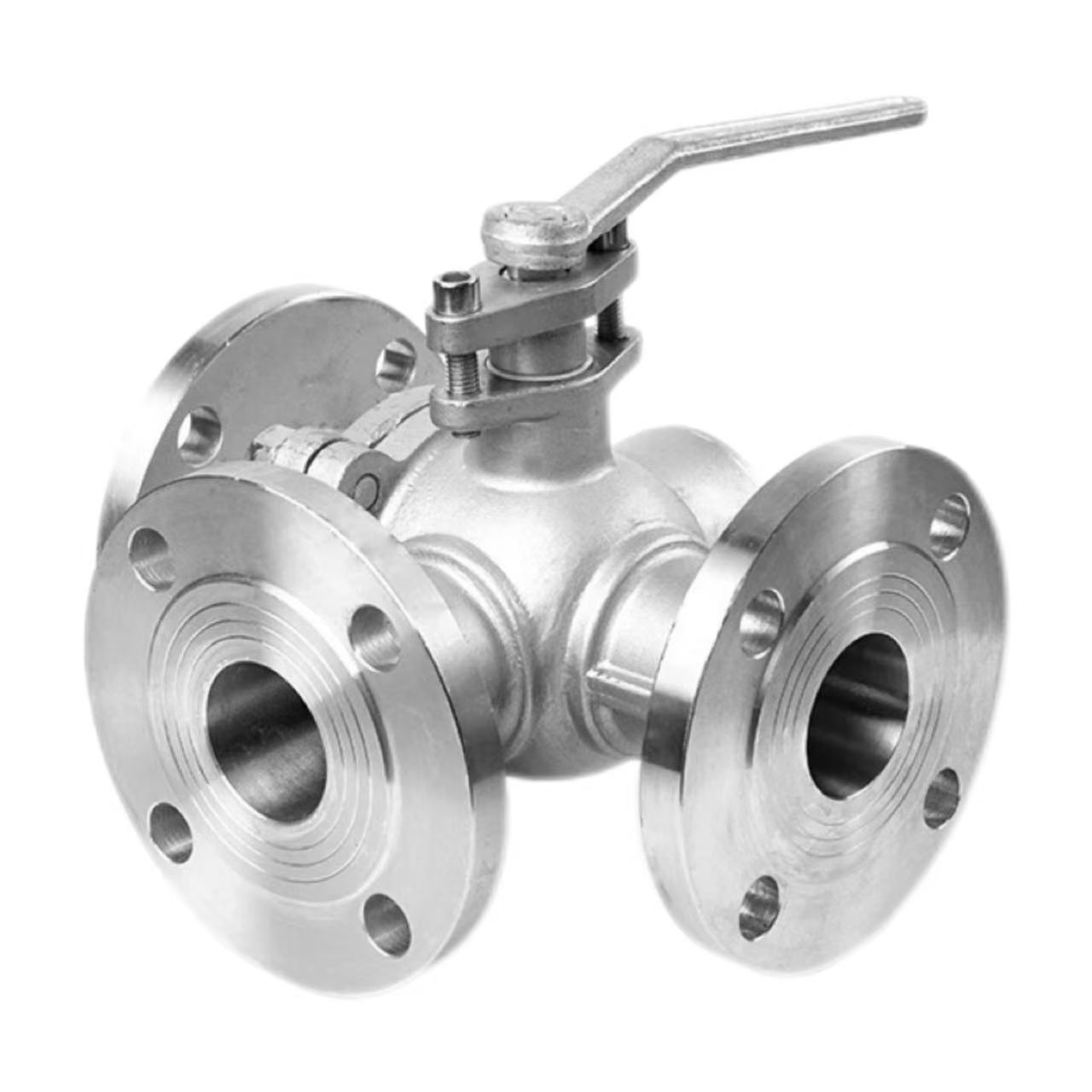

Háromutas karimás golyóscsap

Működési elv

A Shenchi gyár korrózióálló háromutas karimás golyóscsapjának működési elve a golyóba vágott L vagy T alakú csatornákon alapul. A golyót a szeleptest közepére kell helyezni, és egy fogantyú forgatja. Amikor a golyó forog, a csatornák a különböző szelepnyílásokhoz igazodnak, vagy eltolódnak azoktól, megvalósítva a közeg áramlási irányának átkapcsolását, egyesülését vagy felosztását.

L alakú labda:

 A 90°-os elforgatás lehetővé teszi, hogy a közeg a bemenetről bármely kimenetre váltson, amely alkalmas egy bemeneti és két kimeneti vagy két bemeneti és egy kimeneti forgatókönyvek megfordítására, például két reaktorba váltakozó folyadékellátásra.

T alakú labda:

A 180°-os elforgatás lehetővé teszi mindhárom port egyidejű csatlakoztatását, vagy bármely két port összekapcsolását, amely alkalmas két közeg keverésére, majd kimenetre (egyesítésére), vagy egy médiának két kimenetre való felosztására (felosztás), például légkondicionáló meleg- és hidegvizes keverőrendszerekben.

Termék paraméterei:

Terméknév: Háromutas karimás golyóscsap	Műszaki adatok: (1/8"-4") DN6-DN100
Névleges nyomás: PN16	Test anyaga: WCB, SUS304 (CF8), SUS316L (CF3M)
Szabványok: ANSI, BS, DIN, ISO, JIS	Alkalmazható hőmérséklet: -20 ℃ ~ +150 ℃ (standard), +350 ℃ (magas hőmérséklet), -196 ℃ (alacsony hőmérséklet)
Belső fém anyag: WCB, SUS304 (CF8), SUS316L (CF3M)	Közepes hőmérséklet: Magas hőmérséklet, alacsony hőmérséklet, közepes hőmérséklet, normál hőmérséklet
Működési mód: Kézi	Tömítések: EPDM, PPL
Csatlakoztatási mód: Karimás csatlakozás	Alkalmazások: víz, levegő, gáz, olaj, folyadékok stb.
Származási hely: Kína	Minta: minták állnak rendelkezésre

A karimás csatlakozás előnyei:

A Shenchi 3 utas karimás golyóscsapok karimás csatlakozásokat használnak. A menetes csatlakozásokhoz képest a karimás csatlakozások nagyobb nyomásállóságot biztosítanak; a PN16 besorolás stabilan ellenáll az 1,6 MPa nyomásnak. A szétszerelés kényelmes, megkönnyíti a csővezeték rendszeres ellenőrzését és karbantartását. Megbízható tömítés biztosított; a karima tömítés és a csavarok együtt működnek, hogy kiküszöböljék a szivárgás veszélyét. Alkalmas nagy átmérőjű csővezetékekhez; DN50 feletti átmérőknél, ahol a menetes csatlakozások bonyolultak, a karimák a standard választás. A Shenchi, a kínai 3-utas karimás golyóscsap-gyártó az ANSI, BS, DIN és JIS szabványoknak megfelelő karimákat kínál, amelyek megfelelnek a globális ügyfelek igényeinek.

Beépítési kulcspont 1: A karima igazítása

Karima igazítása A Shenchi háromutas karimás golyóscsap felszerelésekor a karima felületeit egy vonalba kell állítani. A két karimának párhuzamosnak és koncentrikusnak kell lennie, és az eltérés nem haladhatja meg a karimatömítés megengedett tartományát. A csavarok kikényszerítése a szeleptest deformálódását okozza, ami befolyásolja a golyó forgását és a tömítési teljesítményt. Az igazítás után a tömítést középre kell helyezni, és nem szabad eltolni. Az alacsony árú háromutas karimás golyóscsap nem egyenlő az alacsony minőséggel; A Shenchi termékek nagy pontosságot és egyszerűbb telepítést kínálnak. A korrózióálló háromutas karimás golyóscsapok a szabványoknak megfelelő karimás felületkezeléssel rendelkeznek, ami megbízhatóbb tömítést tesz lehetővé.

Második beszerelési pont: Csavarok meghúzása

A karimás csavarokat szakaszosan átlósan kell meghúzni. Fokozatosan, 2-3 lépésben, 180°-os átlós sorrendben alkalmazza a nyomatékot. Ne húzza meg egyszerre az egyik oldalt, különben a tömítés egyenetlen nyomása szivárgási csatornákat hoz létre. A csavar nyomatékának meg kell felelnie a szabványos értékeknek; a túlhúzás károsítja a karimát vagy a csavarokat, míg az elégtelen meghúzás elégtelen tömítést eredményez. A Shenchi 3-utas karimás golyóscsap gyára egy ajánlott nyomatéktáblázatot biztosít a szerelők számára, amelyekre hivatkozni kell. Ezek a beépítési pontok kulcsfontosságúak a szelep hosszú távú szivárgásmentes működésének biztosításához; kérjük, szigorúan kövesse az előírásokat.

3. telepítési pont: Csővezeték támogatása és tisztítása

Telepítés előtt a csővezeték belsejét meg kell tisztítani a hegesztési salak, vasreszelék, homok és egyéb szennyeződések eltávolítására. A szelepüregbe kerülő idegen tárgyak megkarcolhatják a golyót vagy a tömítéseket, ami szivárgáshoz vezethet. A csővezetéket önállóan kell alátámasztani; a szelep nem viselheti el a csővezeték súlyát. A nagy átmérőjű pólókarimás golyóscsapok nehezek; a csővezeték süllyedése kihúzhatja a karimát a középpontjából, és károsíthatja a tömítést. A korrózióálló T-karimás golyóscsapok WCB, SUS304 vagy SUS316L anyagokból készülnek, réz vagy rozsdamentes acél szelepmaggal. A beszerelési pontok elvégzése után a fogantyúnak szabadon kell forognia, anélkül, hogy elakadna; a szelep ezután használatra kész.
