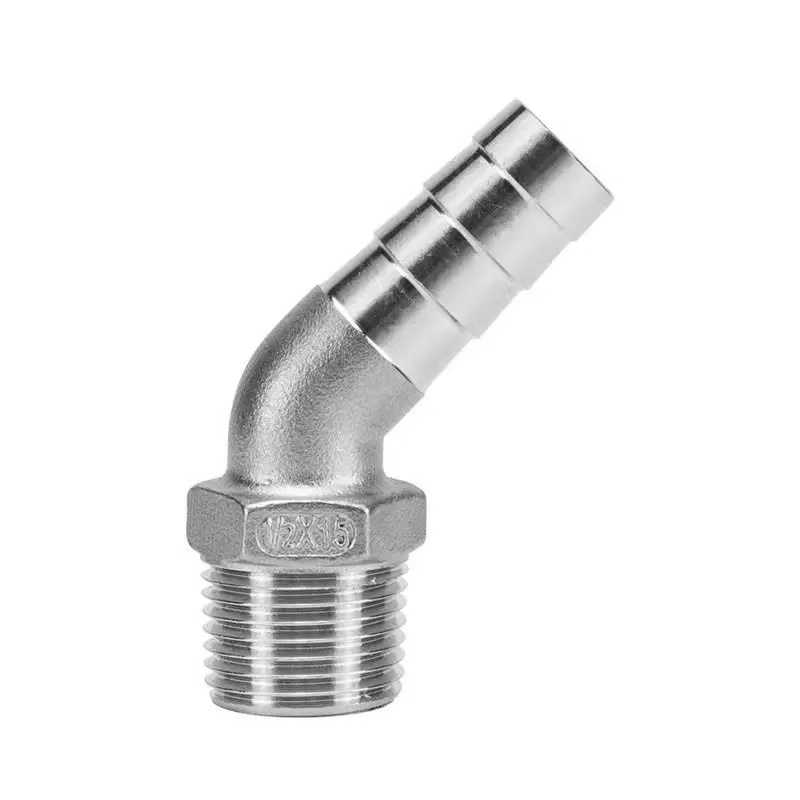

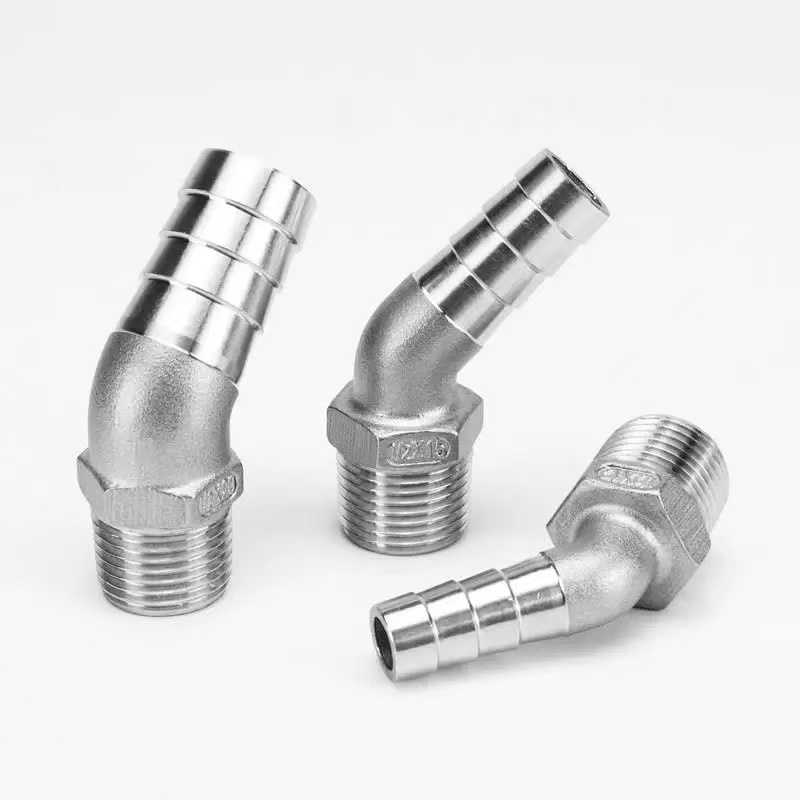

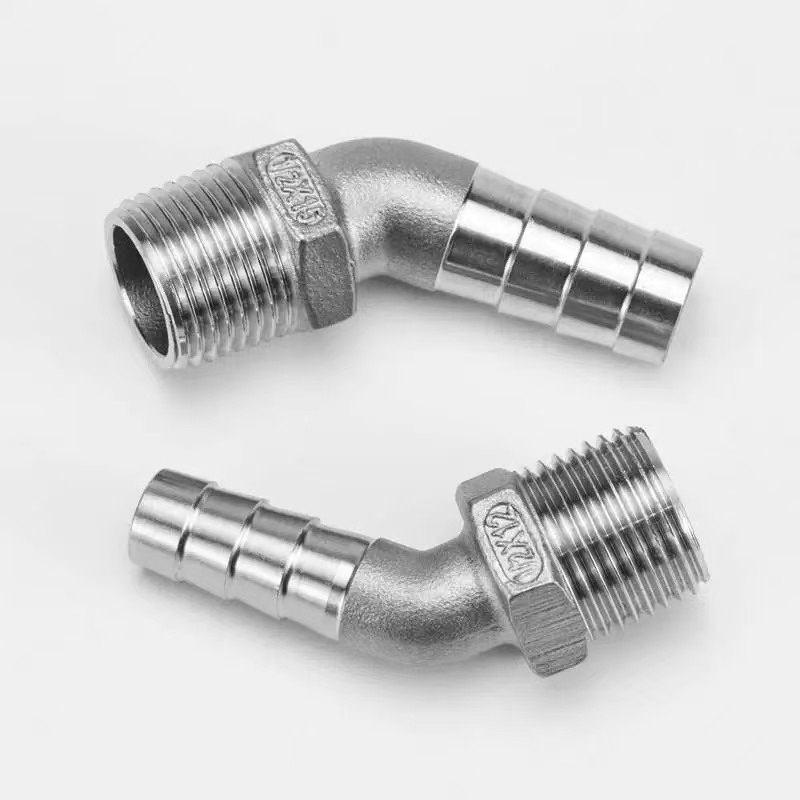

45 fokos hatszögletű férfi menetes könyökidom

A Shenchi Factory 45 fokos hatszögletű apa menetes könyökszerelvényét kifejezetten olyan alkalmazásokhoz tervezték, amelyek sima, 45 fokos irányváltást igényelnek a merev csővezetékről a rugalmas tömlőkre való áttéréskor. Külső menetes vége szorosan belecsavarodik a megfelelő belső menetes idomba, biztosítva a szivárgásmentes tömítést a fém csőrendszeren belül. A szöges tömlővég, miután behelyezték egy hajlékony tömlőbe, egy sor fordított szögű tüskét használ, hogy szilárdan megragadja a tömlő belső falát; tömlőbilincssel rögzítve ez robusztus, csúszásgátló csatlakozást hoz létre. A 45 fokos szögben dőlt kialakítás csökkenti a folyadékáramlási ellenállást a szabványos 90 fokos könyökökhöz képest, így ideális olyan csőrendszerekhez, ahol a nyomásveszteség minimalizálása kritikus követelmény. Ezenkívül a vasalat közepén található hatszögletű test megkönnyíti a szerszámokhoz való hozzáférést, és lehetővé teszi a gyors, hatékony telepítést.

Termékleírások

Menetes / tüskés csatlakozás

A Shenchi 45 fokos hatszögletű apa menetes könyökidom kettős felülettel rendelkezik, amely megbízható átmenetet tesz lehetővé a merev csövek és a rugalmas tömlők között:

Külső menetvég: A precíziós megmunkálású külső menetek szigorúan megfelelnek a nemzetközi szabványoknak (BSPT/NPT opciók állnak rendelkezésre). Kivételes menetrendszerűségükkel fém-fém tömítést képeznek, ha anyamenetes szerelvényekhez, szelepekhez vagy berendezésekhez húzzák, megbízható tömítést biztosítva túlzott nyomaték nélkül. A menetfelületek simaak és sorjamentesek, megakadályozva az illeszkedő menetek sérülését a beszerelés során.

Szögesvég: Ez a vége többgyűrűs szöges szerkezetű, optimalizált fogszögekkel és -mélységgel. A rugalmas tömlő behelyezése után a horgok beágyazódnak a tömlő belső falába, így többpontos mechanikus markolat jön létre. Rozsdamentes acél tömlőbilincssel rögzítve a szerelvény 50 kg-ot meghaladó kihúzási ellenállást ér el. A tüskés vég széles méretválasztékban kapható, kompatibilis a 3 mm-től 25 mm-es belső átmérőjű különféle rugalmas tömlőkkel.

Nyomásértékelés

A Shenchi 45 fokos hatszögletű apa menetes könyökidom meghatározott nyomásértékeket kínál, hogy megfeleljen a különféle működési feltételek követelményeinek:

Normál nyomás: 1,6 MPa – alkalmas lakossági, kereskedelmi és könnyűipari alkalmazások túlnyomó többségére, például vízellátó rendszerekre, mezőgazdasági öntözőrendszerekre és általános ipari hűtővízrendszerekre.

Nagynyomású opció: A 316L-es rozsdamentes acél sorozat 2,5 MPa-ig terjedő névleges nyomással rendelkezik – alkalmas nagyobb nyomásigényű alkalmazásokhoz, mint például a hidraulikus rendszerek és a nagynyomású tisztítóberendezések.

Tesztelési garancia: A Kínában gyártott 45 fokos hatszögletű, apa menetes könyökszerelvények minden tétele szigorú gyári nyomásvizsgálaton esik át. A próbanyomás az üzemi nyomás 1,5-szeresére van beállítva, így biztosítva a hosszú távú, stabil és szivárgásmentes működést a névleges nyomáson.

Hőmérséklet-nyomás görbe: A -20°C és 120°C közötti üzemi hőmérsékleti tartományban a nyomásérték állandó marad; ezen a hőmérsékleti tartományon kívül a megengedett üzemi nyomást a szabvány irányelveknek megfelelően csökkenteni kell.

Interoperabilitás és kompatibilitás

A Shenchi 45 fokos hatszögletű apa menetes könyökidomot a globális piac interoperabilitási és kompatibilitási követelményeinek teljes figyelembevételével tervezték:

Szabványos menetes kompatibilitás: Különféle menetszabványokban kapható – beleértve a BSPT-t (British Standard Pipe Taper) és az NPT-t (American National Pipe Taper) – a különböző régiók csőrendszereivel való kompatibilitás biztosítása érdekében. Az ügyfelek kiválaszthatják a megfelelő szálspecifikációkat a célpiacaik alapján.

A tömlőszár mérettartománya: A tömlővég a külső átmérők széles skálájával rendelkezik, amelyek 1/4 hüvelyk és 1 hüvelyk (kb. 6–25 mm) közötti méreteket fednek le. Ez biztosítja a kompatibilitást a piacon jelenleg elérhető rugalmas tömlőtípusok túlnyomó többségével, beleértve a PVC, gumi, fonott és PU tömlőket.

Anyagkompatibilitás: Két rozsdamentes acélminőségben – 304 és 316L – kínálják, hogy megfeleljen a különféle médiakompatibilitási követelményeknek. A Grade 304 alkalmas vízhez és enyhén korrozív közegekhez, míg a Grade 316L ideális olajokhoz, földgázhoz és erősen korrozív környezetekhez.

Márkák közötti interoperabilitás: A nemzetközi szabványok szigorú betartásával gyártott Shenchi nagy teljesítményű, 45 fokos, hatszögletű, hatszögletű csavarmenetes könyökszerelvényei teljes mértékben felcserélhetők a nagyobb hazai és nemzetközi márkák szerelvényeivel, így kiküszöbölhetők a kompatibilitási problémákkal kapcsolatos aggályok.

Miért válassz minket?

1. Közvetlen gyári árak

Elsődleges gyártóként a Shenchi megszünteti a közvetítőket, hogy ügyfeleinek kedvezményes árat kínálhasson a 45 fokos hatszögletű apa menetes könyökszerelvényeinkre. Ez kiváló értéket biztosít – jobb árakat biztosít azonos minőség mellett, vagy magasabb minőséget azonos költségvetés mellett.

2. Szigorú minőség-ellenőrzés

Attól a pillanattól kezdve, hogy a nyersanyagok bekerülnek a létesítményünkbe, egészen a késztermékek elhagyásáig, minden Kínában gyártott 45 fokos hatszögletű férfi menetes könyökidom többlépcsős ellenőrzési folyamaton megy keresztül. Szigorú ellenőrzéseket hajtunk végre – beleértve az anyagspektroszkópiai elemzést, a menet Go/No-Go mérést és a nyomáspróbát –, hogy garantáljuk a termék abszolút konzisztenciáját.

3. Robusztus testreszabási lehetőségek

A Shenchi támogatja mind az ODM, mind az OEM testreszabását, lehetővé téve számunkra, hogy a specifikációkat, a méreteket, a menetszabványokat, az anyagminőségeket és a felületi minőséget az ügyfelek egyedi igényeinek megfelelően alakítsuk ki. Átfogó, egyablakos szolgáltatást nyújtunk – a kezdeti tervezéstől és a formafejlesztéstől a tömeggyártásig és a végső szállításig.
