L-típusú Pagoda vízcső csatlakozó

Terméktípusok

Az L-Type Pagoda Water Pipe Connectors professzionális kínai gyártójaként a Shenchi két elsődleges terméktípust kínál:

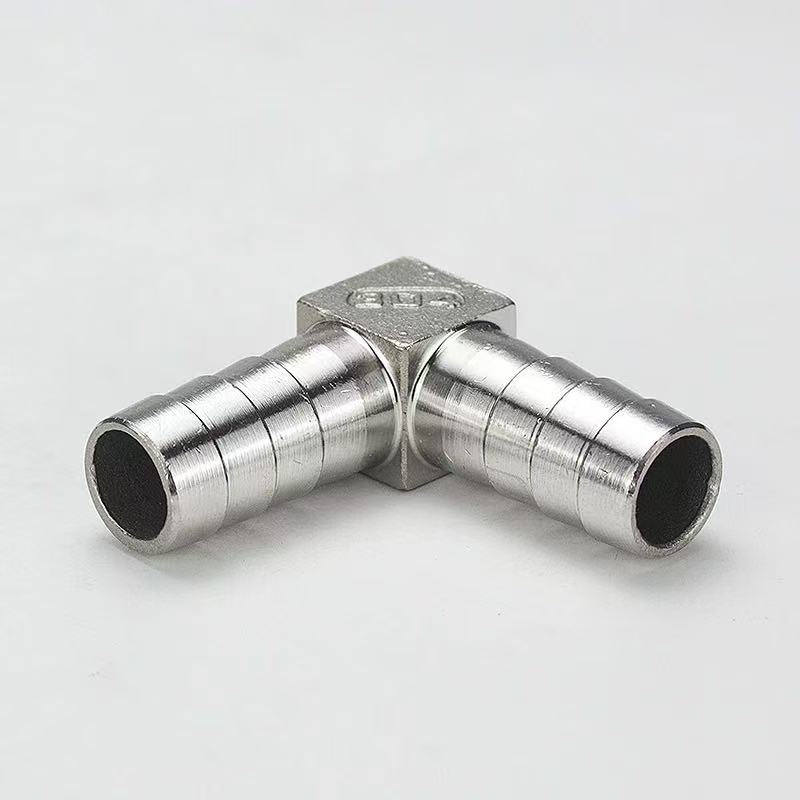

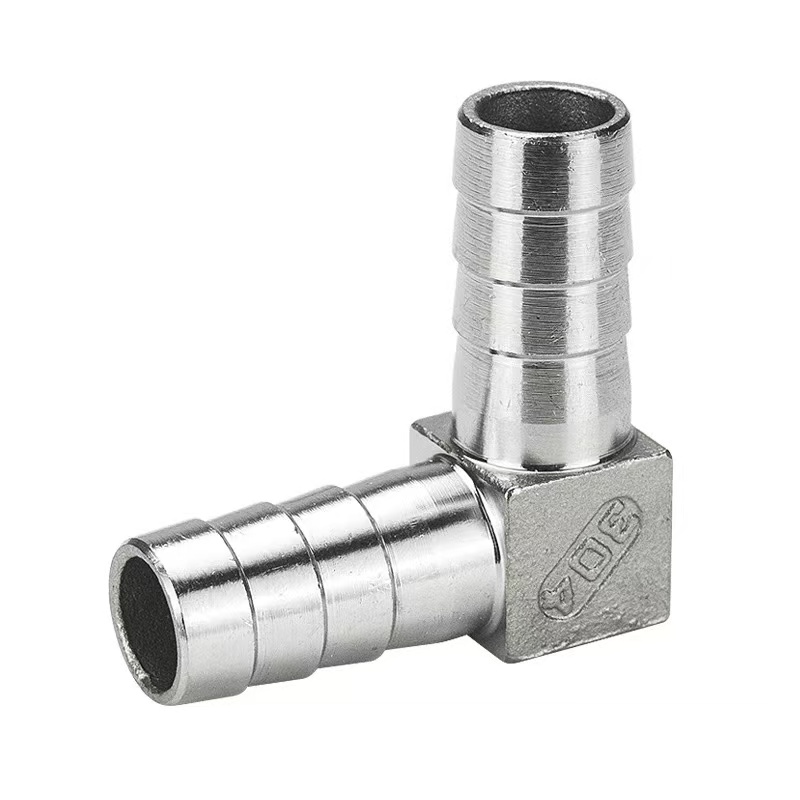

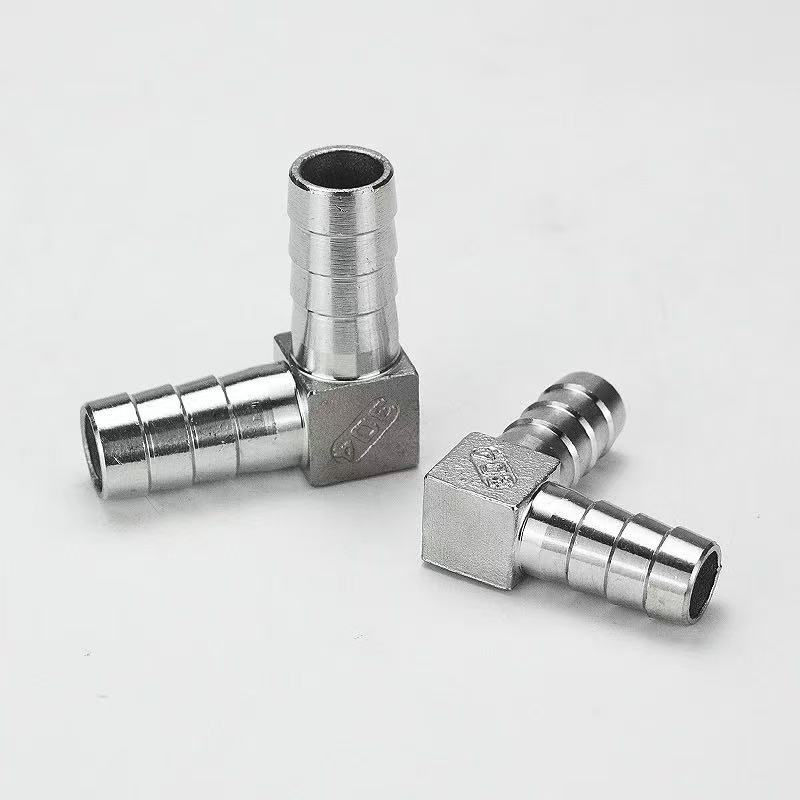

L-típusú Pagoda vízcsőcsatlakozó: Mindkét végén szögesdrót pagoda szerkezet található, amelyet úgy terveztek, hogy 90 fokos irányú kapcsolatot hozzon létre két rugalmas tömlő között.

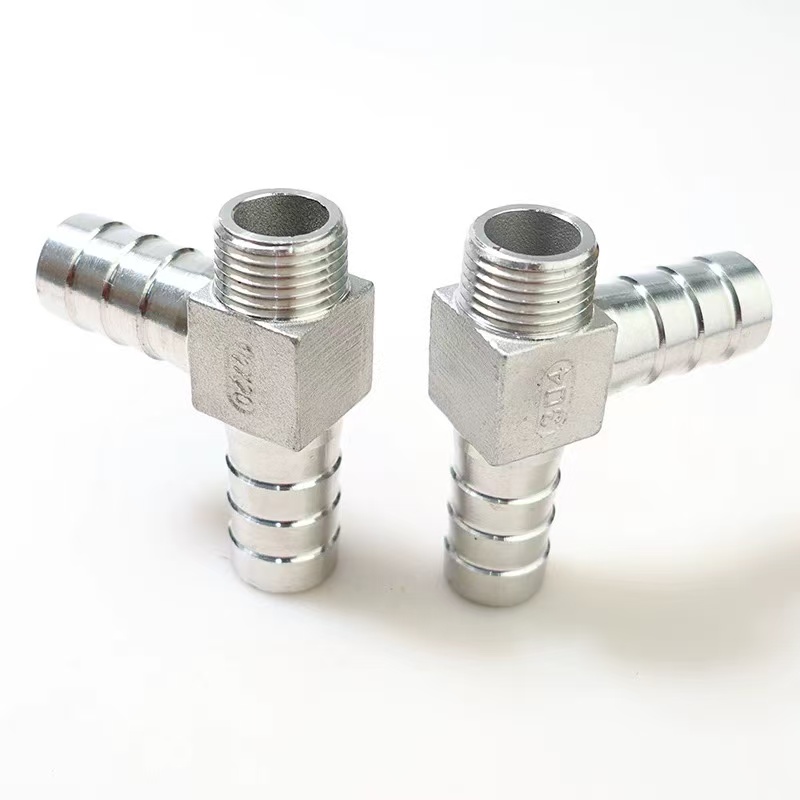

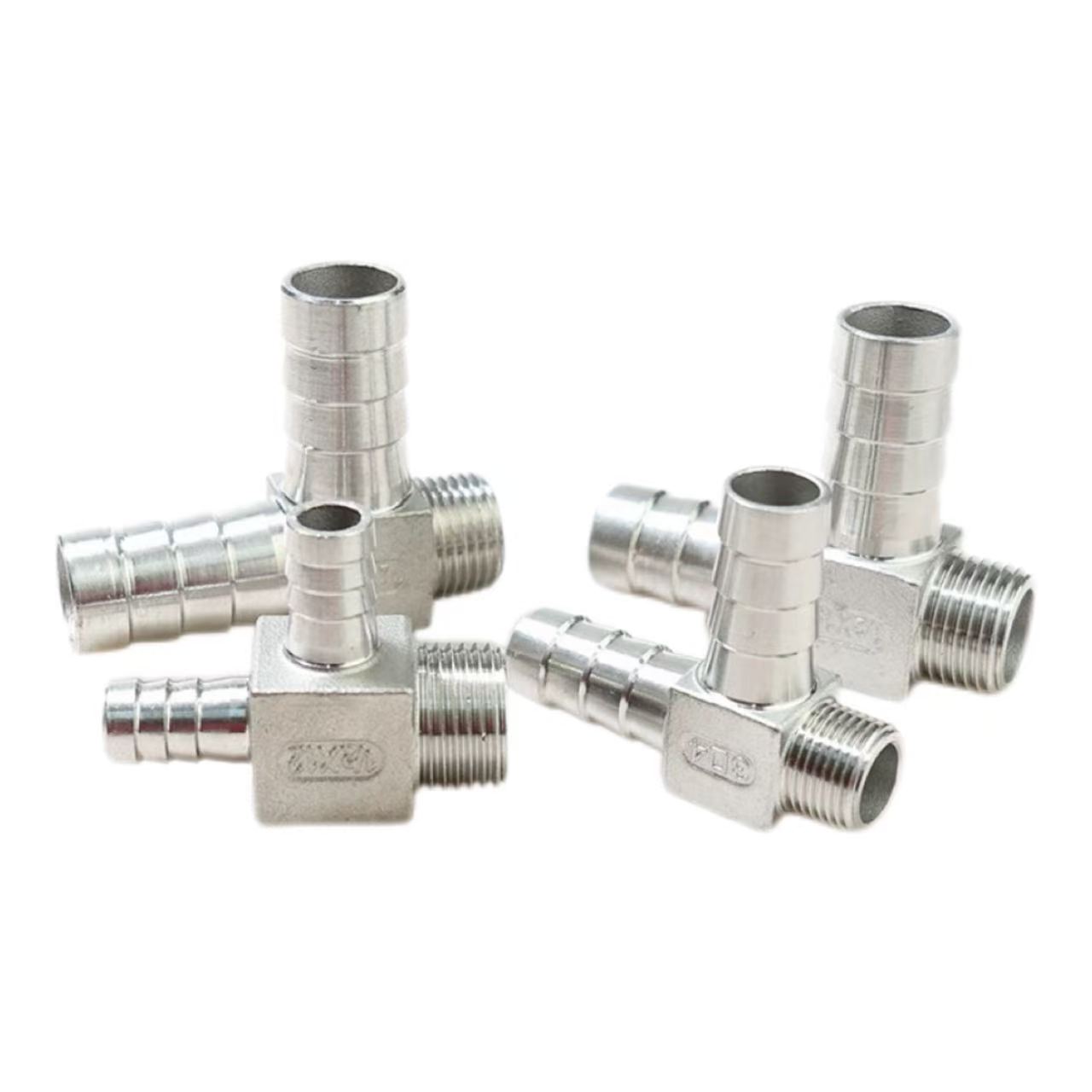

L-típusú apa menetes pagodacsatlakozó: Az egyik végén szögesdrót pagoda szerkezet található a rugalmas tömlőhöz való csatlakoztatáshoz, míg a másik végén külső (külső) menetek találhatók, amelyek 90 fokos irányú összeköttetést hoznak létre a tömlő és egy belső (anya) menetes csatlakozóval rendelkező berendezés között.

Mindkét típus 90 fokos szögben dőlt kialakítással rendelkezik, a szögesdrót pagodavégek azonos specifikációival. Választható anyagból állnak rendelkezésre: 304 rozsdamentes acél, 316L rozsdamentes acél vagy sárgaréz. A legfontosabb különbség a csatlakozási módban rejlik: az előbbi a közvetlen tömlő-tömlő csatlakozást, míg az utóbbi a tömlő és a berendezés közötti átmeneti összeköttetést teszi lehetővé, ezáltal rugalmas kiválasztási lehetőségeket kínál a különféle telepítési forgatókönyvekhez.

Mi a különbség az L-típusú pagoda vízcsőcsatlakozó és az L-típusú apa menetes pagoda csatlakozó között?

Alapvető különbség: A Shenchi L-Type Pagoda Water Pipe Connector kettős szárú interfésszel rendelkezik (mindkét vége tüskés pagodafej, amelyet a rugalmas tömlőkhöz való közvetlen csatlakoztatáshoz terveztek). Az L-típusú apa menetes pagodacsatlakozó egyik végén külső menettel, a másikon pedig szögespagodával rendelkezik, amely rugalmas tömlő belső menetes merev csőhöz vagy szeleptesthez való csatlakoztatására szolgál. Sencsi’A nagy teljesítményű L-típusú Pagoda vízcsőcsatlakozók sárgarézből vagy 304/316L-es rozsdamentes acélból készülnek; 90 fokos derékszögű szerkezetük ideális a csővezetékek átirányítására. A kétkaros kialakítás szoros, biztos fogást biztosít—különösen tömlőbilincsekkel párosítva—a leválás és a szivárgás megakadályozására. Ezek a szerelvények kiválóan ellenállnak a nyomásnak, a korróziónak és az öregedésnek. A 316L-es rozsdamentes acél változat kifejezetten az erősen korrozív környezetekhez alkalmas, például tengervízzel vagy vegyi feldolgozással. Könnyen felszerelhető, ezek a szerelvények ideálisak alacsony nyomású tömlőcsatlakozásokhoz vízvezetékekben, pneumatikus rendszerekben és ipari folyadékalkalmazásokban, kivételes stabilitást és tartósságot kínálva.

Termékleírások

Telepítési útmutató

A Shenchi márkájú L-Type Pagoda Water Pipe Connector, amelyet a nemzeti szabványok szerint gyártanak, könnyen telepíthető. Az alábbi lépések követése biztosítja a megbízható kapcsolatot:

1. lépés: Tömlővágás

Speciális tömlővágóval vágja le a tömlő végét szögletesen és laposan, elkerülve a ferde vágásokat vagy sorjakat, hogy tökéletes illeszkedést biztosítson a pagoda száraihoz. Fonott vagy megerősített tömlők esetén a szélek lezárására és a kikopás megelőzésére melegvágásos módszer alkalmazása javasolt.

2. lépés: Pagoda vége kapcsolat

Helyezze a tömlőt függőlegesen a pagoda végére, amíg a tömlő felülete nem érintkezik a pagoda szerelvény aljával. A pagoda tüskéi lépcsőzetes kialakításúak, amelyek több tömítőgyűrűt hoznak létre a tömlő behelyezése után. Nagynyomású alkalmazásoknál a csatlakozást rozsdamentes acél tömlőbilincs vagy rugós kapocs segítségével rögzítse; a bilincset a második és a harmadik pagoda tüske közé kell helyezni.

3. lépés: Menetes végű csatlakozás

A menetes véghez annak specifikációi alapján válassza ki a megfelelő tömítési módot: G-menetek (párhuzamos csőmenetek) tömítéséhez gumi vagy réz tömítés szükséges; Az NPT vagy R-menetek (kúpos csőmenetek) 3–5 menetnyi PTFE menettömítő szalagot igényelnek a meghúzás előtt. Meghúzáskor helyezze a csavarkulcsot a szerelvény hatszögletű testére, hogy megakadályozza a nyomaték átvitelét a tömlő csatlakozási pontjára.

4. lépés: Nyomásvizsgálat

A telepítés befejeztével végezzen statikus nyomáspróbát a rendszer üzemi nyomásának 1,5-szeresével. Ha a nyomás 3 perces fenntartása után nem észlel szivárgást, a szerelvény használatra kész. A sorozat megfelelő L-típusú apa menetes pagodacsatlakozójának telepítési eljárása azonos – csak a menettípusban különbözik –, ami lehetővé teszi a rugalmas kiválasztást az adott interfész-követelmények alapján.

Alkalmazási mezők

1. Vízkezelő berendezés

Az L-típusú Pagoda vízcsőcsatlakozót a PE és a PU csövek közötti 90 fokos irányú csatlakozásokhoz tervezték víztisztítókban, vízlágyítókban és RO (fordított ozmózis) rendszerekben. 316 literes rozsdamentes acélból gyártva megfelel az élelmiszer-minőségű egészségügyi követelményeknek. Az azonos sorozaton belüli kiegészítő L-típusú apa menetes pagoda csatlakozó olyan alkalmazásokhoz érhető el, ahol a berendezés interfésze belső (anya) menettel rendelkezik.

2. Pneumatikus automatizálási rendszerek

Pneumatikus csövek vezetésére használják légkompresszorokban, pneumatikus szelep-elosztókban és automatizált összeszerelő sorokban. L alakú szerkezete megtakarítja a berendezés belső terét, míg a gyorscsatlakozós befogópatronokkal való kompatibilitás megkönnyíti a gyors összeszerelést, szétszerelést és karbantartást.

3. Szaniterek és háztartási gépek

Okos WC-k, mosogatógépek, mosógépek és hasonló készülékek vízbevezető tömlőit csatlakoztatja. A sárgarézből készült L-Type Pagoda vízcsőcsatlakozó kiváló hővezető képességgel rendelkezik, így alkalmas melegvíz-vezetékekhez. Az L-típusú apa menetes pagoda csatlakozót úgy tervezték, hogy az importált berendezésekben található interfészszabványok szélesebb skálájához illeszkedjen.

4. Ipari hűtő- és kenőrendszerek

Alkalmazható szerszámgépek hűtővezetékeiben és hidraulikus kenőrendszereiben. A rozsdamentes acél konstrukció kiváló korrózióállóságot biztosít, lehetővé téve a megbízható teljesítményt olyan igényes környezetben, ahol olajköd, vágófolyadékok és hasonló összetett működési feltételek állnak rendelkezésre.
