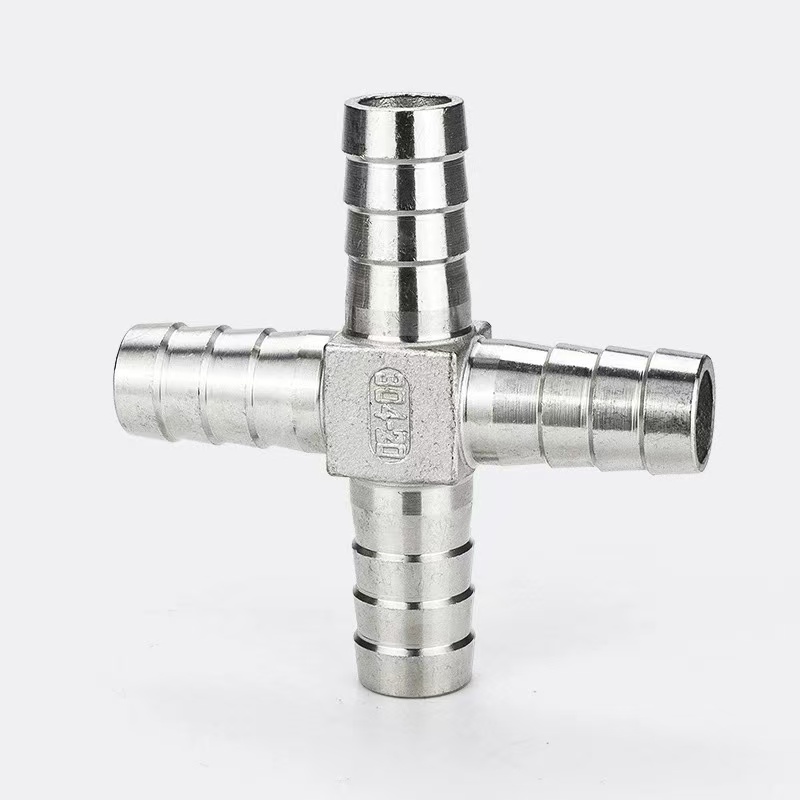

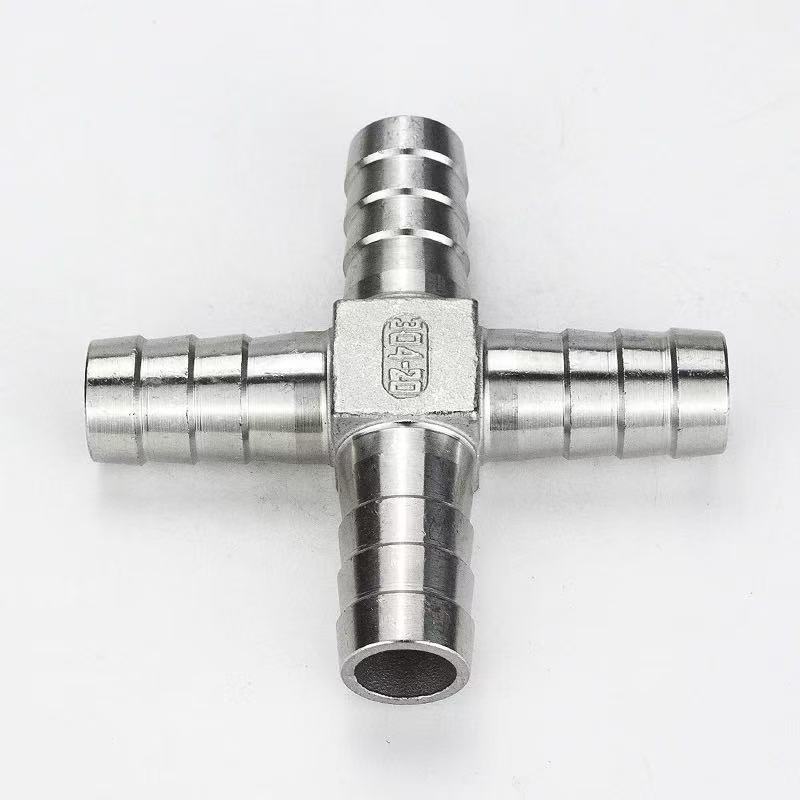

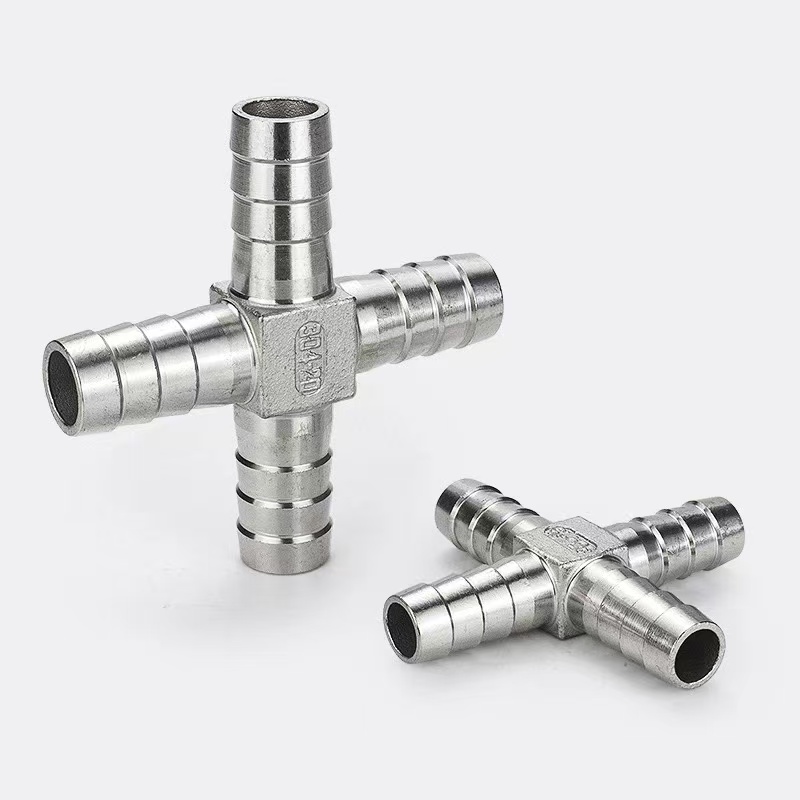

Kereszt típusú Pagoda vízcsőszerelvény

Mint a csőszerelvények professzionális gyártója Kínában, a Shenchi Factory kínálja a Cross-Type Pagoda Water Pipe Fitting-et – egy négyirányú elterelő alkatrészt. Fő teste négy kereszt alakú "pagoda" (szögesdrót) porttal rendelkezik, amelyeket úgy terveztek, hogy egyenletesen osszák el az egyetlen folyadékbevitelt három elágazó vonalban, vagy több bemenetet egyesítsenek egybe. A sárgarézből, 304-es rozsdamentes acélból vagy 316L-es rozsdamentes acélból készült termék kivételes korrózióállóságot mutat, és alkalmas vízkezelésben, pneumatikus rendszerekben, mezőgazdasági öntözésben és orvosi berendezésekben. A tüskés gerincek csúszásgátló hornyos kialakításúak; tömlőbilincsekkel együtt használva biztonságos csatlakozást biztosítanak, megkönnyítik a telepítést, és hatékony "egy be, három ki" folyadékelterelést tesznek lehetővé.

Termékleírások

Alapvető leírás

A Cross-Type Pagoda Water Pipe Fitting egy négyirányú folyadékelterelő alkatrész. Főteste négy pagoda-stílusú, keresztben elhelyezett szöges csatlakozóval rendelkezik, amelyek egyetlen folyadékáramot egyenletesen osztanak el három ágra, vagy több folyadékáramot egyetlen csatornába tömörítenek.

1. Kereszt alakú négyirányú szerkezet: A négy port merőlegesen, 90 fokos szögben helyezkedik el, és egy bemenetből és három kimenetből áll. A bemeneti és kimeneti konfiguráció rugalmasan állítható a telepítési iránytól függően, lehetővé téve a különféle csatlakozási módokat, például egy a háromban vagy a három az egyben kimenetet.

2. Pagoda-stílusú szögesdrót kialakítás: Mindegyik port fokozatosan elkeskenyedő, többlépcsős szögesprofillal rendelkezik. Amikor egy rugalmas tömlőt behelyeznek, ezek a horgok több tömítőgyűrűt hoznak létre a tömlő belső falán; rozsdamentes acél tömlőbilincssel rögzítve az ebből eredő lehúzási ellenállás lényegesen nagyobb, mint a szabványos egyenes betétes szerelvényeknél.

3. Hatékony átirányítási képesség: A több T-idomok sorba kapcsolásával összehasonlítva a kereszt típusú szerkezet egyetlen egységben hajtja végre az egy a háromhoz eltérítést. Ez csökkenti a szerelvények és a lehetséges szivárgási pontok számát, ami tisztább és áramvonalasabb csőelrendezést eredményez.

Magas alkalmazkodóképesség

A Shenchi Cross-Type Pagoda Water Pipe Fitting kivételes alkalmazkodóképességet mutat, és képes megfelelni a különféle forgatókönyvek és specifikációk csővezeték-csatlakozási követelményeinek:

Az alkalmazkodóképesség konkrét méretei:

Puha tömlő kompatibilitás: A szöges alakú pagoda kialakítása kompatibilis a puha tömlő anyagok széles skálájával – beleértve a PU-t, PE-t, PVC-t, szilikont, nejlont és gumit –, így széles körben alkalmazható olyan területeken, mint a vízkezelés, a pneumatika, az orvosi technológia és a vegyi feldolgozás.

Méret és specifikáció kompatibilitás: A pagoda külső átmérője hét általános specifikációt fed le – 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm és 20 mm –, amelyek lehetővé teszik, hogy különféle puha tömlőkhöz kapcsolódjon, amelyek belső átmérője 3 és 19 mm között van.

Rugalmas telepítési tájolás: A kereszt alakú négyirányú szerkezet többféle bemeneti/kimeneti konfigurációt támogat – például egy be/három kimenet, három be/egy kimenet és két be/két ki –, lehetővé téve a rugalmas beállítást a tényleges folyamatelrendezés alapján.

Testreszabási lehetőségek: ODM és OEM testreszabási szolgáltatásokat kínálunk, amelyek lehetővé teszik számunkra, hogy a nem szabványos követelményeknek megfelelően módosítsuk a pagoda barbprofilját, a barbok számát, a portok számát, a felületkezelést és a lézeres jelöléseket az ügyfél rajzai szerint.

Interfészbővítés: Kombinálható ugyanabban a sorozatban lévő más termékekkel – például L-típusú, T-típusú és panelre szerelhető pagoda szerelvényekkel –, így átfogó megoldásokat hozhat létre az áramlás felosztására, az irányváltásokra és a panel-átmenő csatlakozásokra.
