Válaszfalas tüskés szerelvény

A Shenchi bemutatja a kiváló minőségű válaszfalas tüskés szerelvényeket, amelyeket kifejezetten a tömlők berendezéspaneleken történő átvezetésére terveztek, miközben megbízható tömítést biztosítanak. A sárgarézből, SUS304 és SUS316L rozsdamentes acélból készült szerelvények erős korrózióállóságot biztosítanak, és sokféle munkakörülményre alkalmasak.

Termék felépítése

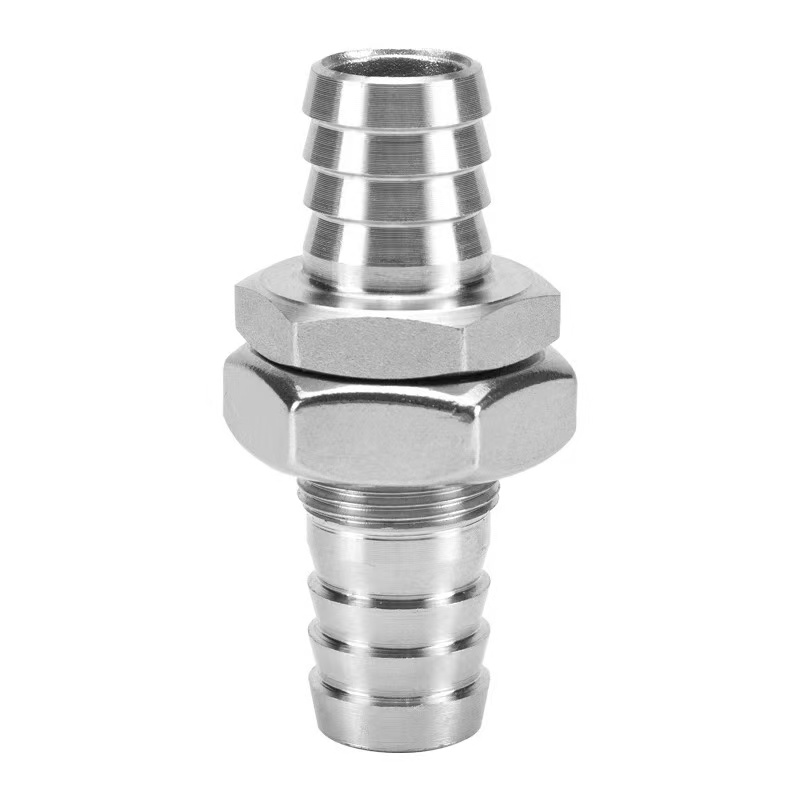

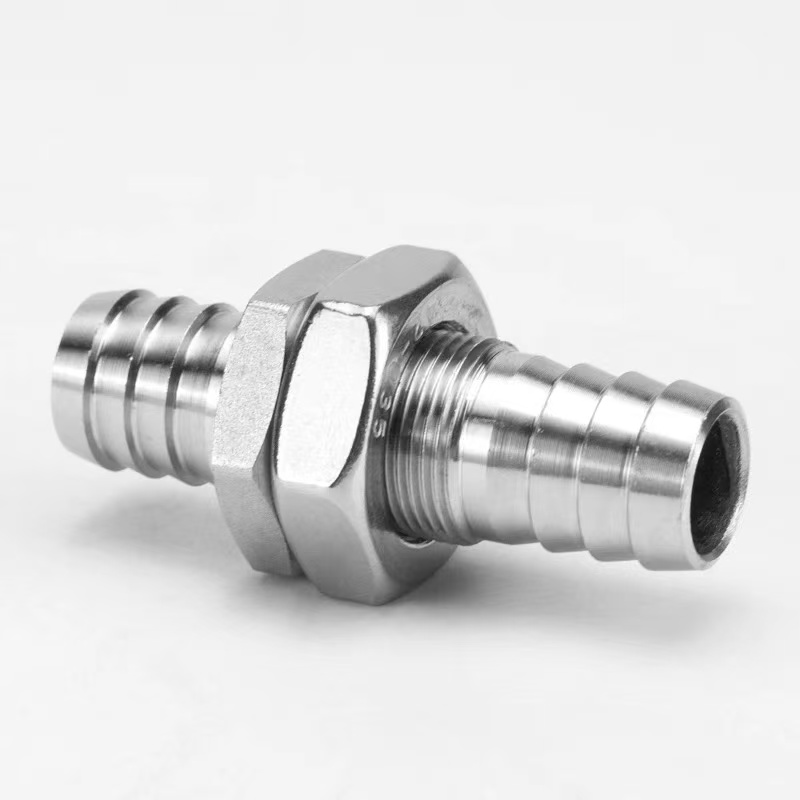

A válaszfalú tüskés szerelvény szerkezete válaszfalmeneteket, rögzítőanyát és tüskés tömlőcsatlakozásokat tartalmaz. A telepítés során csak egy panellyuk szükséges; az anya meghúzása befejezi a rögzítési és tömítési folyamatot.

A tüskés vége csúszásgátló hornyos kialakítással rendelkezik, amely biztonságos csatlakozást biztosít, ha tömlőbilincssel használják. Ezeket a szerelvényeket széles körben használják vezérlőszekrényekben, vízkezelő berendezésekben, orvosi műszerekben és más kapcsolódó területeken.

Termékleírások

Szerkezeti előnyök

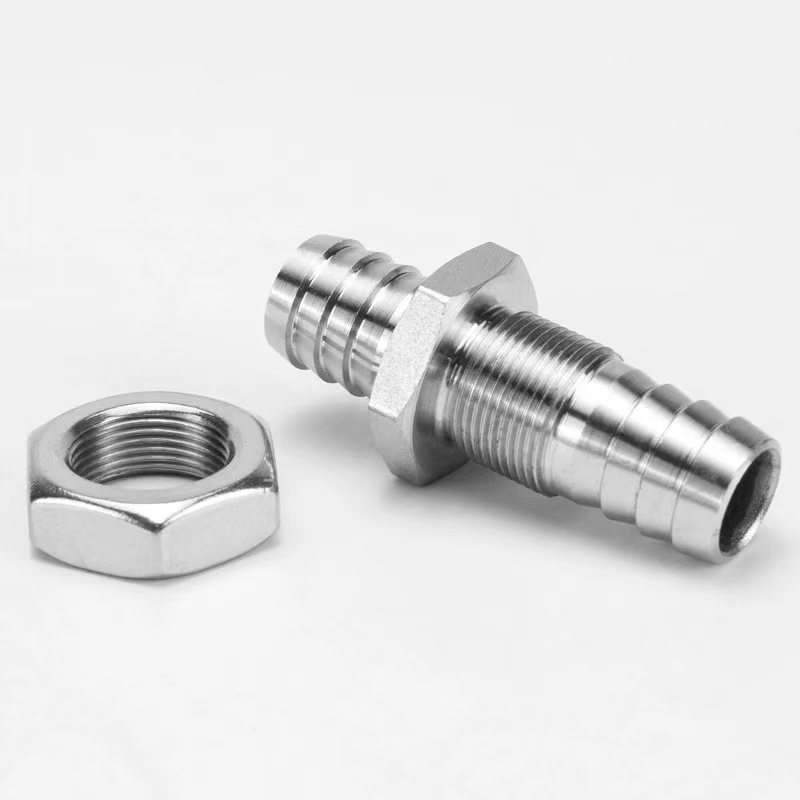

A válaszfalú tüskés szerelvény egy csőszerelvény, amelyet kifejezetten a tömlők berendezéspaneleken, burkolatokon vagy válaszfalakon történő átvezetésére terveztek, miközben rögzített tömítést biztosítanak. Fő szerkezete egy válaszfal menetszakaszból, egy záróanyából, egy tömítő tömítésből és egy szöges tömlőcsatlakozásból áll. A beszerelés során csak egy megfelelő átmérőjű furatot kell készíteni a panelen. A szerelvény menetes szakaszát átvezetjük a furaton, és az anyát az ellenkező oldalról meg kell húzni a rögzítési és tömítési folyamat befejezéséhez.

1. A válaszfal rögzítő szerkezete:A menetszakasz hossza az általános panelvastagságokhoz igazodik. A rögzítőanya meghúzása után merev rögzítést képez a panellel, biztosítva, hogy a vasalás még külső húzóerő hatására is biztonságos maradjon.

2. Szöges tömlő csatlakozása:A panel egyik vagy mindkét oldalán szöges kúpos fogak találhatók a tömlő beillesztéséhez és a tömlőbilincssel történő tömített csatlakozás kialakításához. A tüskés vége kettős csúszásgátló hornyos kialakítást kapott, amely lényegesen nagyobb kihúzási ellenállást kínál, mint a hagyományos szerelvények.

3. Tömítési rendszer:A panel mindkét oldalán gumitömítések vagy O-gyűrűk találhatók. Az anya meghúzásakor a tömítő tömítés összenyomódik, így víz- és pormentes tömítés érhető el a panel nyílásánál, IP65 vagy magasabb védelmi besorolással.

Telepítési mód

A Shenchi tartós szögesfejes szerelvényei könnyen felszerelhetők. A biztonságos és zárt csatlakozás mindössze hat lépésben érhető el:

1. lépés: Panellyuk előkészítése

Készítsen egy megfelelő kerek lyukat a panelen a menetszakasz külső átmérője alapján. Győződjön meg arról, hogy a furat éle sima és sorjamentes, hogy elkerülje a tömítő tömítés károsodását.

2. lépés: Szerelje be a tömítő tömítést

Csúsztassa a mellékelt EPDM tömítőtömítést a menetszakaszra, és nyomja a szerelvény alapjához. Ha a panel mindkét oldalán tömítésre van szükség, helyezzen mindkét oldalra egy-egy tömítést.

3. lépés: Helyezze be a panelen keresztül

Helyezze be a menetszakaszt a panel egyik oldaláról a lyukba, ügyelve arra, hogy a szerelvényalap érintkezzen a panellel a közöttük lévő tömítőtömítéssel.

4. lépés: Húzza meg a rögzítőanyát

Csavarja rá a rögzítőanyát a menetszakaszra a panel ellenkező oldaláról, és fokozatosan húzza meg csavarkulccsal. Javasolt nyomaték: 5–8 N·m sárgaréz anyagoknál és 8–12 N·m rozsdamentes acélnál. Meghúzás közben tartsa a szerelvénytestet álló helyzetben.

5. lépés: Csatlakoztassa a tömlőt

Olyan specifikációt válasszon, ahol a tüske külső átmérője 0,5–1 mm-rel nagyobb, mint a tömlő belső átmérője. Helyezze a tömlőt függőlegesen a tüskés végére, amíg el nem éri a talpat. Nagynyomású alkalmazásokhoz használjon rozsdamentes acél tömlőbilincset, és rögzítse a második és a harmadik horog közé.

6. lépés: Tömítés integritásának tesztje

Végezzen statikus nyomáspróbát az üzemi nyomás 1,5-szeresével. Ha három percig nincs szivárgás, a telepítés minősített.
